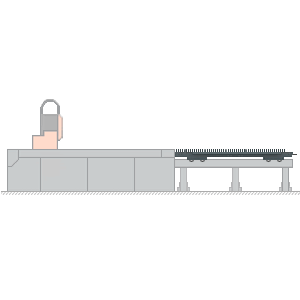

Автоматизированная паллета с Г-образным роликовым упором

​

Выдвижная паллета позволяет легко и безопасно размещать обрабатываемый материал за пределами зоны резания, сохраняя станок от потенциальных повреждений. Электромагниты обеспечивают надежную фиксацию раскройного стола, предотвращая его смещение во время обработки.Перемещение паллеты выполняется автоматически, что облегчает работу со станком и увеличивает производительность. Роликовый упор позволяет быстро задвигать паллету, освобождая полезное пространство вокруг станка.

​

​​

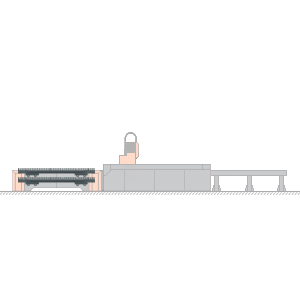

Автоматизированный челночный стол

​

Челночный стол предоставляет возможность легко и безопасно размещать обрабатываемый материал за пределами зоны резания, сохраняя станок от потенциальных повреждений. Стол оснащен двумя паллетами, которые поочередно транспортируются в зону обработки. Такая конструкция обеспечивает загрузку и выгрузку заготовок без остановки станка и позволяет существенно повысить производительность.

При смене паллет рабочее поле автоматически удерживается на одной высоте. Электромагниты обеспечивают надежную фиксацию раскройного стола, предотвращая его смещение во время обработки. Перемещение рабочей поверхности выполняется автоматически, что облегчает работу со станком и ускоряет производственный процесс.

​



Модуль удлинения рабочего стола

​

Модуль удлинения рабочего стола позволяет производить раскрой листового материала длиной до 6 метров, что существенно расширяет функциональность оборудования. Автоматическое перемещение рабочей поверхности значительно упрощает производственный процесс и повышает эффективность раскройного комплекса.

​



Паллета ручная

​

Позволяет легко и безопасно размещать обрабатываемый материал за пределами зоны резания, сохраняя станок от потенциальных повреждений. Перемещение рабочей поверхности выполняется вручную, что существенно снижает стоимость станка. Стационарные опоры допускают последующую модернизацию рабочего стола и предоставляют возможность установки второй паллеты.

​

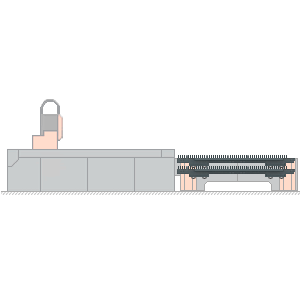

2 паллеты автоматические

​

Двухпаллетная система реализует загрузку листа и выгрузку заготовок одновременно с обработкой. Автоматическое перемещение паллет упрощает производственный процесс и повышает эффективность раскройного комплекса.

​



2 паллеты ручные

​

Двухпаллетная система обеспечивает загрузку листа и выгрузку заготовок без остановки станка и позволяет существенно повысить производительность. Перемещение рабочей поверхности выполняется вручную, что существенно снижает стоимость станка.​

​





TCM-Expert

​

Модуль резки труб позволяет отрезать трубу по длине, вырезать отверстия, производить гравировку, а также осуществлять раскрой труб по сложному контуру.

Благодаря люнету для прямоугольной и круглой трубы модуль TCM-Expert позволяет осуществлять обработку:

• труб с поперечным сечением в форме прямоугольника, который можно вписать в круг диаметром до 200 мм, но сечением не менее 20х20 мм, длиной до 6000 мм и весом до 700 кг

• труб с круглым сечением диаметром от 20 до 200 мм, длиной до 6000 мм и весом до 700 кг

Фиксация, центрирование, вращение и точность обработки труб обеспечиваются зажимным патроном.

Также преимуществом данной модели является высокий уровень автоматизации, который позволяет производить автоматическую загрузку труб, а также автоматически выгружать и сортировать вырезанные детали.

Подробнее​

​

​

​

TCM-Professional

​

Модуль резки труб позволяет отрезать трубу по длине, вырезать отверстия, производить гравировку, а также осуществлять раскрой труб по сложному контуру.

Модуль резки труб TCM-Professional комплектуется люнетами для прямоугольной и круглой трубы, которые позволяет осуществлять обработку:

• труб с поперечным сечением в форме прямоугольника, который можно вписать в квадрат со сторонами от 20 мм до 150х150 мм длиной до 6000 мм (обрабатываемая 3000 мм) и весом до 300 кг.

• труб с круглым сечением диаметром от 20 мм до 250 мм длиной до 6000 мм (обрабатываемая 3000 мм) и весом до 300 кг.

Фиксация, центрирование, вращение и точность обработки труб обеспечиваются зажимным патроном. Регулировка модуля под габаритные размеры труб производится с помощью специальных маховиков.

Длина трубы до 6000 мм достигается за счет установки дополнительного модуля. Загрузка трубы выполняется вручную, что существенно снижает стоимость модуля.

Подробнее





TCM-Standard



Модуль для резки круглой трубы позволяет осуществлять обработку труб с поперечным сечением в форме круга, разрезать трубы на куски нужной длины, вырезать в них отверстия и сложные пазы, производить гравировку, а также раскрой труб по сложному контуру. Фиксация, центрирование, вращение и точность обработки труб обеспечиваются зажимным патроном. Система роликовых держателей поддерживает трубы в нужном положении.

Модуль для резки комплектуется одним из двух типов держателей:

• для круглой трубы диаметром от 20 мм до 250 мм длиной до 3000 мм;

• для круглой трубы диаметром от 40 до 320 мм длиной до 3000 мм.

Регулировка модуля под габаритные размеры труб производится с помощью специальных маховиков. Загрузка труб выполняется вручную, что существенно снижает стоимость модуля. Подробнее

​

​

Конвейер



Конвейер предназначен для непрерывного удаления отходов обработки из зоны резания. Применение конвейеров снижает долю ручного труда и оптимизирует производственный процесс.



​

Разматыватель и листоправильное устройство

​

Станки лазерного раскроя металла LaserCut Professional M2 опционально комплектуются разматывателем рулонных материалов и листоправильным устройством.

​

​

Кран погрузки-выгрузки

​

Опционально станок лазерной резки может снабжаться специальным краном. Он размещается рядом с паллетой или челночным столом и позволяет автоматизировать процесс погрузки-выгрузки.

Сцепление с листом металла реализуется за счет специальных вакуумных захватов. Управление краном происходит с ручного пульта управления.
